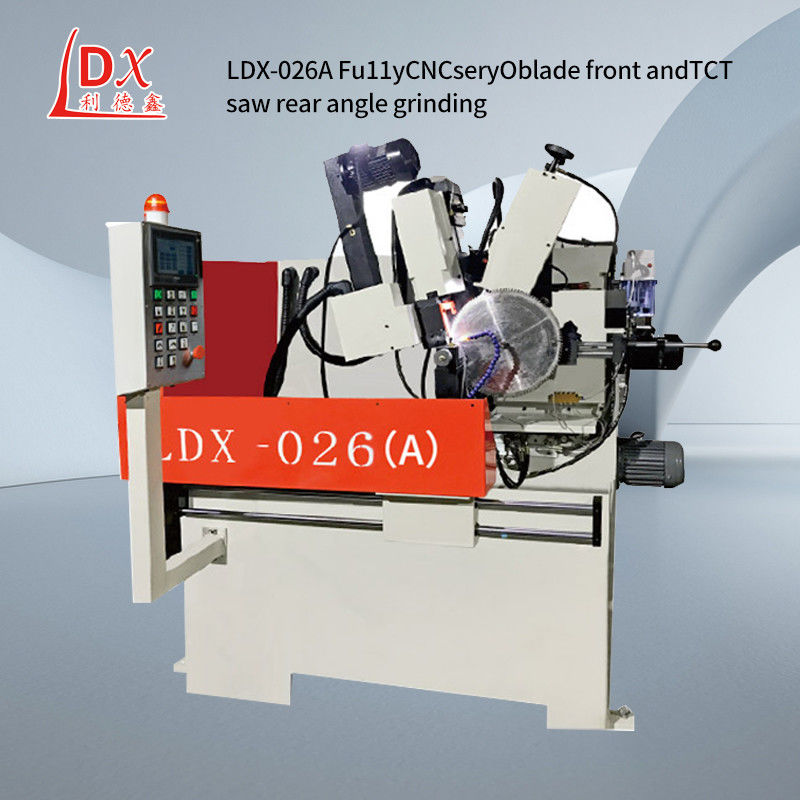

Servo complet cinq axes alliage de lame de scie circulaire avant et arrière angle machine de meulage LDX-026A
Détails sur le produit:
| Lieu d'origine: | Foshan, Guangdong, Chine |
| Nom de marque: | Lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-026A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Apparence ((Longue*large*hauteur): 1500 x 1300 x 1800 mm |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Portage intérieur de la lame de scie: | ¢ 10 à 220 mm | Épaisseur de la toile de scie (plaque d'acier): | 1-8mm |
|---|---|---|---|
| Chaîne de lancement: | 7 à 100 mm | Angle de la face de la dent: | 5° à +30° |
| Mettre en évidence: | machine d'affûtage de lames de scie en alliage tct,une lame de scie en alliage de 4 pouces pour broyeur,Ldx-026a tct machine à affûter des lames de scie |
||
Description de produit
LDX-026A Machine de meulage à angle avant et arrière à lame de scie circulaire en alliage à cinq axes à servo complet
Lorsque la tête d'outil de la machine de meulage d'engrenages doit être corrigée pour le re-millage, le métal de base et le trou du centre, etc., veuillez vous rendre au point de traitement de la lame de scie circulaire.Il y a aussi plusieurs points à noter:
1Lors d'un nouveau broyage, l'angle d'origine du nouvel état de la lame de scie doit être conservé pour le broyage, sinon il causera des pertes dues à un mauvais broyage.
2"Les dents enduites sur la tête d'outil sont différentes des lames de scie circulaire habituelles, et la méthode de meulage est différente, veuillez y prêter une attention particulière.
3"Après le broyage, veuillez vérifier si la tête de l'outil est toujours détachée, défectueuse, non broyée, ce qui entraînera une mauvaise coupe ou une blessure.
4Il est recommandé de ne pas dépasser le trou d'origine de 20 mm lors du retraitement de la lame de scie (reaming), sinon cela provoquera un détensionnement et affectera l'effet de coupe de la lame de scie.
| Principaux paramètres techniques: |
| Plage de diamètre extérieur du traitement: ¢100- ¢800 mm |
| L'ouverture interne de la lame de scie: ¢10-220 mm |
| Épaisseur de la toile de scie (plaque d'acier):1-8 mm |
| Plage de hauteur: 7 à 100 mm |
| L'angle de la face de la dent: 5° à + 30° |
| Angle dorsal supérieur de la dent:6-45° |
| Gradient de la dent gauche/droite: 45° au sommet de la dent ou à la face de la dent |
| Dimension de course de broyage par coupeuse: max. 25 mm (dents réglables) /min |
| Vitesse de meulage:0.5 à 6 mm/s |
| Vitesse de fonctionnement: max. 20 dents/min |
| Les dimensions de la meule (diamètre extérieur * perçage): (¢125mm*¢32mmX1mm) |
| Grenaillage négatif de l'échafaudage: -27° |
| Angle de rotation de la tête de meulage: 90° et 180° |
| Vitesse de meulage: 26 m/s |
| Flux de pompe de liquide de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 85 L |
| Puissance totale: 2,2 kW |
| Voltage: 380v à trois phases |
| Poids total de l'équipement: 900 kg |
| Apparence ((Longue*large*hauteur): 1500 x 1300 x 1800 mm |
| Caractéristiques techniques: |
| Cette machine est conçue en référence aux caractéristiques des types nationaux et étrangers similaires,qui absorbe et analyse les avantages du même type et améliore les fonctions dans une certaine mesure en même temps. |
| 1. Pré-réglage de nombreux groupes de types de dents et fonctionnement multifonctionnel à une touche. |
| 2Les dents plates trapézoïdes peuvent être terminées à la fois, disposent d'un broyage CNC et de types de dents arbitraires, et peuvent améliorer l'efficacité de 3 fois;en raison de l'adoption d'une opération d'extraction dentaire améliorée, la précision est améliorée et la durée de vie est prolongée. |
