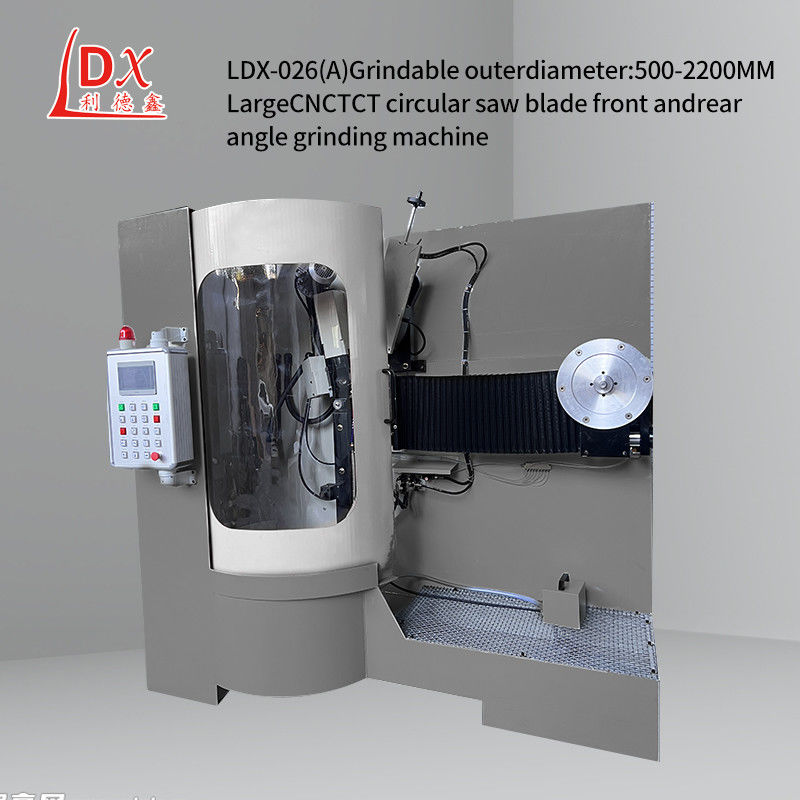

Machine de meulage automatique à lame de scie circulaire de grande taille TCT LDX-026A
Détails sur le produit:
| Lieu d'origine: | Foshan, Guangdong, Chine |
| Nom de marque: | Lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-026A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Dimensions mécaniques (longueur x largeur x hauteur): 1800X1400X1800mm |
| Délai de livraison: | 10-15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Le broyage des chambres négatives: | -27° | Vitesse linéaire de la meule: | 26m/s |
|---|---|---|---|
| Volume de la bouteille de liquide de refroidissement: | 90L | Poids mécanique: | Poids de l'appareil |
| Mettre en évidence: | machine de meulage automatique ldx-026a,Tct machine à meuler automatique,tct lame de scie de 4 pouces pour broyeur |
||
Description de produit
LDX-026A Ventes directes d'usine de gros broyeurs automatiques à lame de scie circulaire TCT
Pour réduire le bruit de la machine, la meuleuse à tronçonneuse à plusieurs lames doit prendre les mesures suivantes:
1Parties d'engrenages qui ont un impact plus important sur le bruit (en mettant l'accent sur plusieurs paires d'engrenages de transmission à grande vitesse Z 45/Z 20, Z 26/Z 60, etc.)) sont modifiées et certains trous de réduction de poids sont réalisés pour rendre la courbe de forme des dents de l'engrenage convexe et réduire la zone de propagation du sonLes expériences montrent que le bruit des engrenages est principalement causé par le rayonnement de la face finale.afin d'obtenir l'effet de réduction du bruit.
2Lors de l'usinage des engrenages, le contrôle de la base du pignon pour la rendre légèrement plus grande que la base du gros engrenage peut réduire le bruit.Parce que la base du pignon est légèrement réduite en raison de la déformation de la force lors de la mise en maille. Cela peut être contrôlé en aiguisant l'angle avant de la plaque, généralement en augmentant l'angle avant de la plaque du pignon de coupe de la plaque.
3"Le bruit des machines-outils est une ingénierie de système causée par de nombreux facteurs, et le bruit des engrenages n'en est qu'un.roulementsLes travaux de recherche se poursuivent actuellement pour stabiliser le bruit de la fraiseuse à un niveau de 81d B (A) afin de satisfaire aux exigences du niveau d'exportation.
| Paramètres techniques: |
| Dimension de diamètre de la lame de scie de traitement: ¢300- ¢ 1800 mm |
| L'ouverture de la lame de scie: ¢ 10-220 mm |
| Épaisseur de la lame de scie (plaque d'acier): 1-12 mm |
| L'écart entre les dents: 7 à 120 mm |
| Angle de surface des dents: de 5 à + 30 degrés |
| Angle de la partie supérieure du dos de la dent: 6 à 45 degrés |
| Inclinaison gauche et droite des dents: pointe des dents/surface des dents 45 degrés |
| Distances de course pour le broyage des lames: maximum 25 mm de dents réglables/minute |
| Vitesse de meulage: 0,5 à 6 mm/s |
| Vitesse de travail: 20 dents maximum par minute |
| Taille de la meule (diamètre extérieur x trou): (¢ 125 mm x ¢ 32 mm X 1 mm) |
| Le broyage négatif de l'échafaudage: -27° |
| Angle de rotation de la tête de meulage: 90° et 180° |
| Vitesse linéaire de la meuleuse: 26 m/s |
| Débit de la pompe à eau de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 85 L |
| Puissance totale: 2,2 kW |
| Voltage: 380v à trois phases |
| Poids mécanique: 1200 kg |
| Dimensions mécaniques (longueur x largeur x hauteur): 1800X1400X1800mm |
| Caractéristiques techniques: |
| La conception de cette machine fait référence aux caractéristiques des modèles nationaux et étrangers similaires, absorbe et analyse les avantages du même type et apporte quelques améliorations fonctionnelles.Cet équipement est spécialement conçu pour le meulage de grandes lames de scie en alliage. |
| 1. Pré-configurer plusieurs ensembles de profils dentaires pour une opération multifonctionnelle en un clic. |
| 2. Les dents plates de l'échelle peuvent être complétées en une seule fois, avec le meulage CNC et n'importe quelle forme de dent, ce qui peut augmenter l'efficacité de trois fois;Opération d'extraction améliorée pour améliorer la précision et prolonger la durée de vie. |
