LDX-026A Servo personnalisé TCT Machine de meulage automatique à lame de scie
Détails sur le produit:
| Lieu d'origine: | Foshan, dans le Guangdong |
| Nom de marque: | lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-026A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 Unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Apparence ((Longue*large*hauteur):1700X1300X2000mm |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| angle supérieur du dos des dents: | 6 à 45° | Vitesse de meulage: | 0.5 à 6 mm/s |
|---|---|---|---|
| vitesse de fonctionnement: | Max. 20 dents par minute | Volume de la bouteille de liquide de refroidissement: | 85 litres |
| Mettre en évidence: | La machine de meulage automatique à lame de scie TCT,la machine de meulage automatique à lame de scie TCT |
||
Description de produit

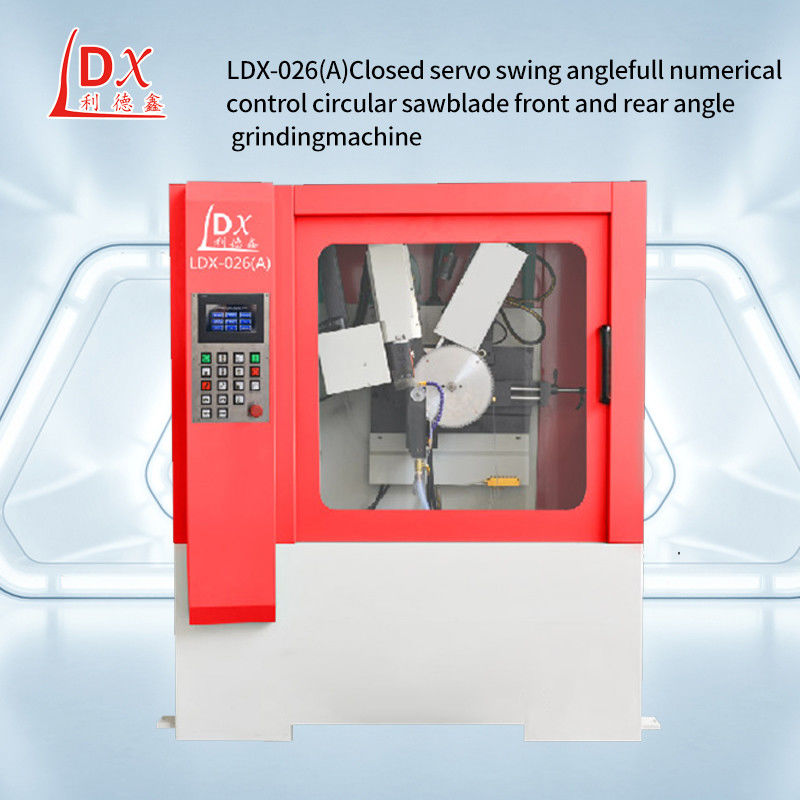

LDX-026A Servo TCT machine de meulage automatique à lame de scie sur mesure
Classification du procédé de rasage des engrenages de scie à plusieurs lames:
1Lorsque le broyeur d'engrenages rase les dents en diagonale, la forme du tambour qui peut se produire dans la direction des dents est réalisée par l'oscillation de la table autour du centre.
2Comme nous le savons tous, le rasage radial prend moins de temps que le rasage tangentiel, mais la surface d'usinage est plus rugueuse.La solution consiste à enlever une grande marge par coupe radiale, puis à finir par rasage axial ou diagonal.
3"L'interrupteur de proximité d'extraction dentaire n'est pas lumineux, de sorte que le signal d'extraction dentaire ne peut pas être détecté après son retrait et la tige ne peut pas être retirée.Ouvrez le couvercle extérieur de l'assemblage dentaire, vérifiez la position de l'interrupteur de proximité et réglez-le à nouveau.
| Principaux paramètres techniques: |
| Plage de diamètre extérieur du traitement: ¢100- ¢800 mm |
| L'ouverture interne de la lame de scie: ¢10-220 mm |
| Épaisseur de la toile de scie (plaque d'acier):1-8 mm |
| Plage de hauteur: 7 à 100 mm |
| L'angle de la face de la dent: 5° à + 30° |
| Angle dorsal supérieur de la dent:6-45° |
| Gradient de la dent gauche/droite: 45° au sommet de la dent ou à la face de la dent |
| Dimension de course de broyage par coupeuse: max. 25 mm (dents réglables) /min |
| Vitesse de meulage:0.5 à 6 mm/s |
| Vitesse de fonctionnement: max. 20 dents/min |
| Les dimensions de la meule (diamètre extérieur * perçage): (¢125mm*¢32mmX1mm) |
| Grenaillage négatif de l'échafaudage: -27° |
| Angle de rotation de la tête de meulage: 90° et 180° |
| Vitesse de meulage: 26 m/s |
| Flux de pompe de liquide de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 85 L |
| Puissance totale: 2,2 kW |
| Voltage: 380v à trois phases |
| Poids total de l'équipement: 900 kg |
| Apparence ((Longue*large*hauteur): 1500 x 1300 x 1800 mm |
| Caractéristiques techniques: |
| Cette machine est conçue en référence aux caractéristiques des types nationaux et étrangers similaires,qui absorbe et analyse les avantages du même type et améliore les fonctions dans une certaine mesure en même temps. |
| 1. Pré-réglage de nombreux groupes de types de dents et fonctionnement multifonctionnel à une touche. |
| 2Les dents plates trapézoïdes peuvent être terminées à la fois, disposent d'un broyage CNC et de types de dents arbitraires, et peuvent améliorer l'efficacité de 3 fois;en raison de l'adoption d'une opération d'extraction dentaire améliorée, la précision est améliorée, et |
