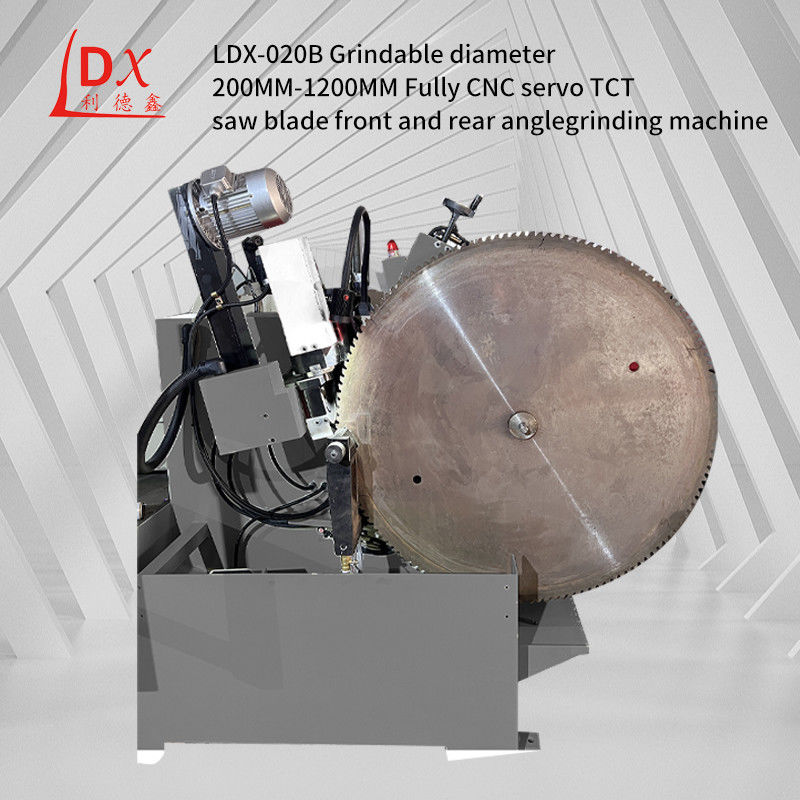

LDX-020B Machine de broyage à lame de scie à alimentation servo entièrement CNC
Détails sur le produit:
| Lieu d'origine: | Foshan, Guangdong, Chine |
| Nom de marque: | Lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-020 (B) |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Appareil ((Longue*large*hauteur):1500X1200X1800 mm |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Angle de la face de la dent: | 5° à +30° | Plage de diamètre extérieur du traitement: | ¢200-¢1200 mm |
|---|---|---|---|
| Le broyage des chambres négatives: | -27° | Épaisseur de la toile de scie (plaque d'acier): | 1 à 12 mm |
| Volume de la bouteille de liquide de refroidissement: | 85 litres | Aspect ((Longue*large*hauteur): | Pour les pièces de rechange, voir les notes de bas de page. |
| Mettre en évidence: | Machines de meulage entièrement CNC,Machine de broyage à servo-alimentation CNC,Machine de meulage CNC à lame de scie à alimentation |
||
Description de produit
LDX-020B Machine de broyage à lame de scie à alimentation servo entièrement CNC
Méthode de meulage de la lame de scie TCT:
1,L'affûtage de la lame de scie consiste simplement à broyer et à traiter les coins avant des dents de scie.spécialisée dans le broyage de lames de scie en alliage.
2,La précision latérale de la lame de scie a un grand écart, de sorte que le chemin de la scie deviendra plus grand, la surface sera rugueuse et les taches seront grandes.Le réglage de la contrainte doit être effectué plus de 2 fois..
3,Si elle peut être réglée dans la plage standard (cette norme se réfère aux normes de production de la lame de scie selon Japan Kanebo Co., Ltd., c'est-à-dire la précision latérale de la lame de scie),puis entrez le processus suivantDans le cas contraire, si le broyage est nécessaire, réessayez de votre mieux.
4,Le broyage de la lame de scie est effectué en deux étapes. Premièrement, une meuleuse à diamant de 200 grains importée du Japon est utilisée pour le broyage brut,et puis une meuleuse à 600 grains est utilisée pour un broyage plus précis.
Comment utiliser la meuleuse automatique à engrenages:
1,Tout d'abord, cliquez sur le panneau de commande et appuyez sur l'angle avant, puis sur l'angle plat pour entrer dans l'interface de grincement des dents.Appuyez sur le coin avant, puis appuyez sur les dents gauche et droite pour entrer dans l'interface pour broyer les dents gauche et droite. Cliquez sur l'interface, puis poussez la lame de scie au milieu du tireur d'aiguille, aligner l'angle et verrouiller la lame de scie pour démarrer.
2,Appuyez sur réinitialiser
3,Appuyez pour extraire la dent (cliquez deux fois, cliquez une fois, faites une pause, puis cliquez une deuxième fois et n'appuyez pas trop vite)
| Principaux paramètres techniques: |
| Plage de diamètre extérieur du traitement: ¢200- ¢1200 mm |
| L'ouverture interne de la lame de scie: ¢10-220 mm |
| Épaisseur de la toile de scie (plaque d'acier):1-12 mm |
| Plage de hauteur: 7 à 100 mm |
| L'angle de la face de la dent: 5° à + 30° |
| Angle dorsal supérieur de la dent:6-45° |
| Gradient de la dent gauche/droite: 45° au sommet de la dent ou à la face de la dent |
| Dimension de course de broyage par coupeuse: max. 25 mm (dents réglables) /min |
| Vitesse de meulage:0.5 à 6 mm/s |
| Vitesse de fonctionnement: max. 20 dents/min |
| Dimensions de la meule (diamètre extérieur * perçage): (¢125mm*¢32mm*1mm) |
| Grenaillage négatif de l'échafaudage: -27° |
| Angle de rotation de la tête de meulage: 90° et 180° Vitesse de meulage: 26 m/s |
| Flux de pompe de liquide de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 85 L |
| Puissance totale: 2,2 kW |
| Voltage: 380v à trois phases |
| Poids total de l'équipement: 800 kg |
| Appareil ((Longue*large*hauteur):1500X1200X1800 mm |
| Caractéristiques techniques: |
| Cette machine est conçue en référence aux caractéristiques des types nationaux et étrangers similaires,qui absorbe et analyse les avantages du même type et améliore les fonctions dans une certaine mesure en même temps. |
| 1. Pré-réglage de nombreux groupes de types de dents et fonctionnement multifonctionnel à une touche. |
| 2Les dents plates trapézoïdes peuvent être terminées à la fois, disposent d'un broyage CNC et de types de dents arbitraires, et peuvent améliorer l'efficacité de 3 fois;en raison de l'adoption d'une opération d'extraction dentaire améliorée, la précision est améliorée et la durée de vie est prolongée. |
