LDX-028A Machine à affûter la lame de scie circulaire à double tête de meulage à commande numérique
Détails sur le produit:
| Lieu d'origine: | Foshan, Guangdong, Chine |
| Nom de marque: | Lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-028A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Dimensions du diamètre extérieur: 1,75*1,4*2,0 mm |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Plage de diamètre de l'usinage de la toile de scie: | ¢100-¢800 mm | Diamètre du trous de la toile de scie: | 12 à 220 mm |
|---|---|---|---|
| Épaisseur de la toile de scie (plaque d'acier): | 1-7mm | Angle radiale: | 3° à 15° |
| Vitesse de fonctionnement: | 18 dents par minute | Dimensions de la meule: | 80*100*32 mm |
| Mettre en évidence: | Machine d'affûtage à lame de scie,machine d'affûtage à double broyage |
||
Description de produit

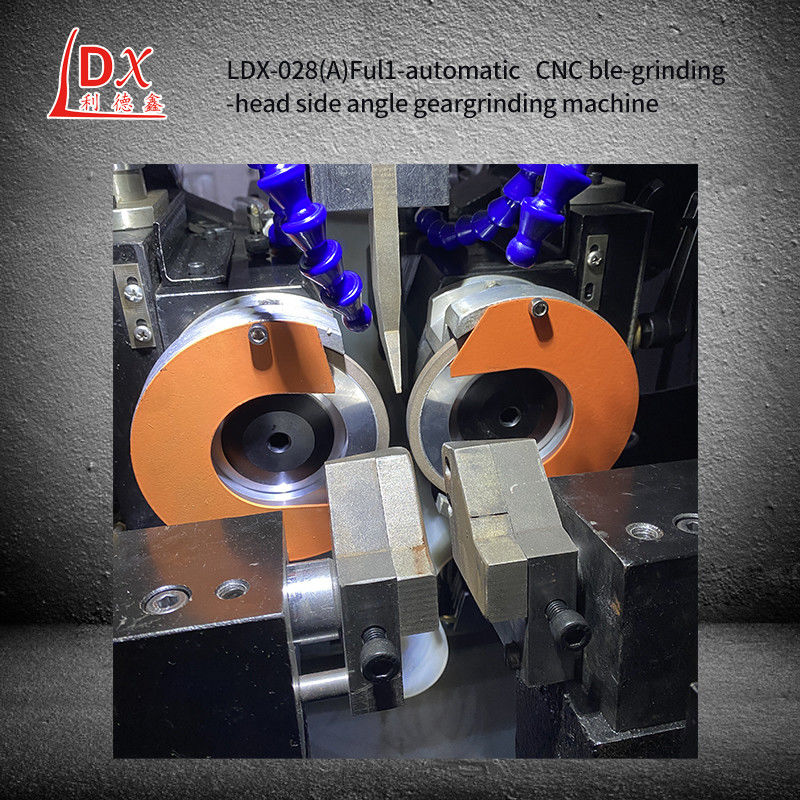

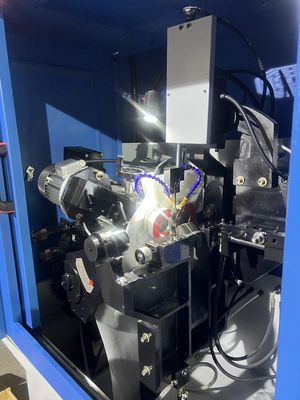

LDX-028A Tête de meulage double CNC complète Scie circulaire Lamelle d'angle latéral de l'affûtage de machine usine Ventes directes
Le principe de fonctionnement de la machine de meulage à lame de scie CNC:
1"Les côtés étroits des deux roues de meulage à disque rotatif sont équivalents aux deux faces dentées du support.et la table se déplace d'avant en arrière le long de l'axe de la pièce à usiner toute la largeur de la dent
2Après avoir grillé les dents, le cadre de la tête séparera les dents à travers la plaque de transition.
3La machine peut également être utilisée pour broyer des dents en spirale à l'aide d'appareils supplémentaires.Ce type de machine-outil est généralement disposé horizontalement. Lorsque le diamètre est supérieur à 1 mètre, la disposition verticale est adoptée. La précision peut atteindre 4 niveaux. Convient pour le meulage d'engrenages de haute précision.
Contrôle du procédé de broyage:
1Au cours du broyage, l'angle entre la lame de scie et la pierre de broyage est toujours maintenu pour assurer l'uniformité et la symétrie du broyage.
2"Ajuster la profondeur de broyage en fonction du matériau de la lame de scie et de la dureté du matériau traité.Assurez-vous que la profondeur de broyage de chaque dent est cohérente pour éviter le broyage excessif ou sous-broyage.
3"Dans le processus de broyage, il est nécessaire de broyer uniformément chaque dent pour éviter un broyage excessif ou insuffisant de certaines dents.L'uniformité du broyage peut être assurée en contrôlant la vitesse et le temps de broyage.
| Paramètres techniques: |
| Plage de diamètre de l'usinage de la toile de scie: ¢100- ¢800 mm |
| Diamètre de l'enroulement de la trémie de scie: 12 à 220 mm |
| Épaisseur de la toile de scie (plaque d'acier):1-7 mm |
| L'écart entre les dents: 5 à 80 mm |
| L'angle d'inclinaison avant, angle d'inclinaison: 5° à 15° |
| L'angle radial est de 3° à 15° |
| Vitesse de fonctionnement: 18 dents/minute |
| Traction d'alimentation: 1 à 28 mm (vitesse variable sans pas) |
| Dimensions de la meuleuse: 80*100*32 mm |
| Vitesse de meulage: 26 m/s |
| Flux de pompe de liquide de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 90 L |
| Puissance totale: 4,3 kW |
| Voltage: 380v à trois phases |
| Poids: 1 100 kg |
| Dimensions du diamètre extérieur: 1,75*1,4*2,0 mm |
| Caractéristiques techniques: |
| Une interface de fonctionnement entièrement chinoise intuitive et simple est assortie d'un écran tactile de grande taille, ce qui rend l'équipement plus facile à utiliser.et toutes les procédures prédéfinies ou auto-compilées sont plus pratiques à appeler; le dispositif de réglage de l'outil servo dispose d'un positionnement précis, de sorte que la précision de broyage du produit est grandement assurée.la durée de vie de l'équipement est beaucoup plus longue, et l'équipement est simple et facile à utiliser et à entretenir; une personne peut utiliser plusieurs équipements en même temps, de sorte que l'efficacité de la production est grandement améliorée,et le coût est réduit. |
