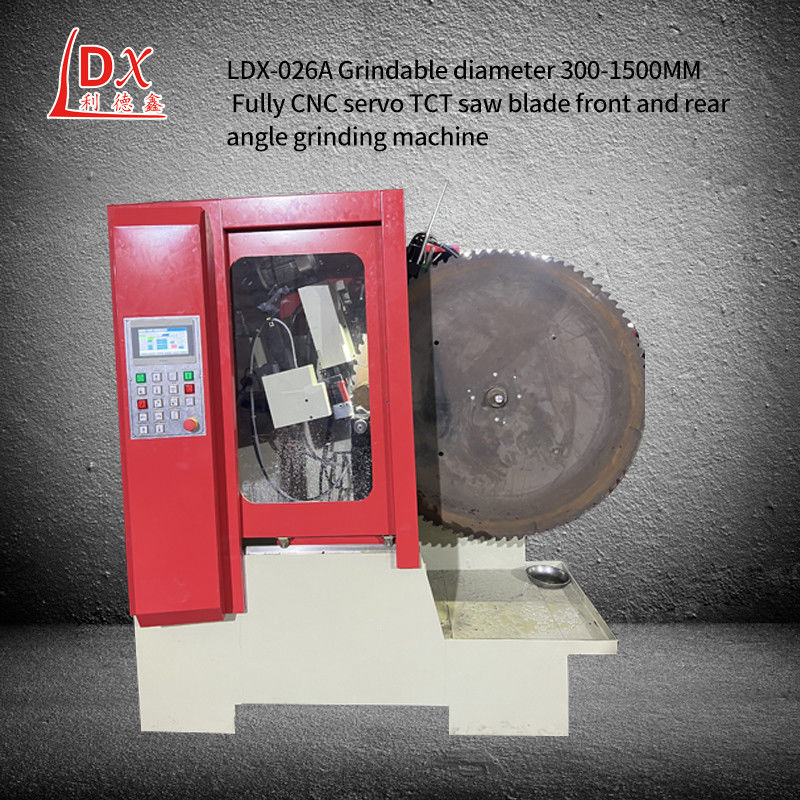

LDX-026A Servo alimentation grande lame de scie TCT avant et arrière machine de meulage d'angle
Détails sur le produit:
| Lieu d'origine: | Foshan, Guangdong, Chine |
| Nom de marque: | Lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-026A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Apparence ((Longue*large*hauteur): 1600 x 1300 x 1900 mm |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| Portage intérieur de la lame de scie: | ¢ 10 à 220 mm | Épaisseur de la toile de scie (plaque d'acier): | 1 à 12 mm |
|---|---|---|---|
| Chaîne de lancement: | 7 à 100 mm | Angle de la face de la dent: | 5° à +30° |
| Le broyage des chambres négatives: | -27° | Angle de rotation de la tête de meulage: | Angle de rotation de la tête de meulage: 90° et 180° |
| Dimensions de la meuleuse (diamètre extérieur * perçage): | (¢125mm*¢32mm*1mm) | ||
| Mettre en évidence: | La machine de broyage à lame de scie TCT,la machine de broyage à angle de lame de scie TCT |
||
Description de produit

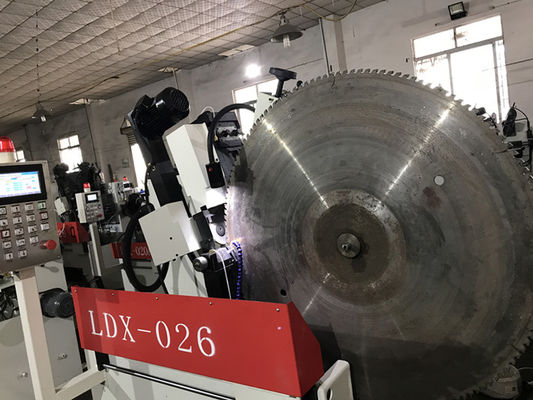

LDX-026A Servo alimentation grande lame de scie TCT avant et arrière machine de meulage d'angle
Analyse de la technologie de remise en état de la meuleuse à engrenages:
1La machine de meulage de roue de formage CNC adopte la méthode de meulage de formage, la précision de la roue de coupe est la clé,qui dépend de la précision de calcul de la roue de coupe et de la précision de l'arrosage de la meule.
2"Les fabricants de machines de meulage au pays et à l'étranger ont mené des recherches approfondies sur la technologie de dressage des roues de meulage formées,et a développé différents dispositifs de dressage de la meule pour assurer la précision de dressage de la meule et améliorer la précision de meulage de l'engrenage.
3Il a une grande incidence sur le broyage des engins de grande taille et est progressivement remplacé par le roulement au rouleau diamanté.grande quantité de pansement et efficacité élevéeIl est plus approprié pour le revêtement de surfaces de formage complexes en utilisant la méthode d'enveloppe de trajectoire.
Comment choisir la matrice de la machine de meulage à lame de scie:
1La déformation de la matrice est grande, l'épaisseur est incohérente et la tolérance du trou intérieur est grande.les erreurs de broyage existeront quel que soit le type d'équipement utilisé;.
2La grande déformation de la matrice entraîne la déviation des deux angles latéraux. L'incohérence de l'épaisseur de la matrice entraînera une déviation de l'angle arrière et de l'angle avant.Si la tolérance accumulée est trop élevée, la qualité et la précision de la lame de scie seront sérieusement affectées.
3La transmission mécanique est équipée d'un engrenage et d'un dégagement mécanique. La précision de glissement de la queue de pigeon est médiocre, les performances stables du clip sont faibles, le réglage central de la pièce de support est difficile.le mécanisme de traction ou la fiabilité de la dent sont faibles, les deux côtés du plan et le dos gauche et droite Angle ne sont pas dans le même centre de meulage, ce qui entraîne un grand écart, Angle est difficile à contrôler,l'usure mécanique est difficile à assurerLidexin Machinery est spécialisée dans la production de machines de meulage à lame de scie, la qualité est fiable.
| Principaux paramètres techniques: |
| Plage de diamètre extérieur du traitement: ¢300- ¢1500 mm |
| L'ouverture interne de la lame de scie: ¢10-220 mm |
| Épaisseur de la toile de scie (plaque d'acier):1-12 mm |
| Plage de hauteur: 7 à 100 mm |
| L'angle de la face de la dent: 5° à + 30° |
| Angle dorsal supérieur de la dent:6-45° |
| Gradient de la dent gauche/droite: 45° au sommet de la dent ou à la face de la dent |
| Dimension de course de broyage par coupeuse: max. 25 mm (dents réglables) /min |
| Vitesse de meulage:0.5 à 6 mm/s |
| Vitesse de fonctionnement: max. 20 dents/min |
| Dimensions de la meule (diamètre extérieur * perçage): (¢125mm*¢32mmX2mm) |
| Grenaillage négatif de l'échafaudage: -27° |
| Angle de rotation de la tête de meulage: 90° et 180° Vitesse de meulage: 26 m/s |
| Flux de pompe de liquide de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 85 L |
| Puissance totale: 2,2 kW |
| Voltage: 380v à trois phases |
| Poids total de l'équipement:1000 kg |
| Apparence ((Longue*large*hauteur): 1600 x 1300 x 1900 mm |
| Caractéristiques techniques: |
| Cette machine est conçue en référence aux caractéristiques des types nationaux et étrangers similaires,qui absorbe et analyse les avantages du même type et améliore les fonctions dans une certaine mesure en même temps. |
| 1. Pré-réglage de nombreux groupes de types de dents et fonctionnement multifonctionnel à une touche. |
| 2Les dents plates trapézoïdes peuvent être terminées à la fois, disposent d'un broyage CNC et de types de dents arbitraires, et peuvent améliorer l'efficacité de 3 fois;en raison de l'adoption d'une opération d'extraction dentaire améliorée, la précision est améliorée et la durée de vie est prolongée. |
