LDX-020A Machine d'affûtage automatique de l'angle avant et arrière de la lame de scie
Détails sur le produit:
| Lieu d'origine: | Foshan, Guangdong, Chine |
| Nom de marque: | Lidexin |
| Certification: | CU,ISO |
| Numéro de modèle: | LDX-020A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Western Union |
| Détails d'emballage: | Dimensions mécaniques (longueur x largeur x hauteur): 1600X1100X1800mm |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 100 pièces par mois |
|
Détail Infomation |
|||
| L'ouverture de la lame de scie: | ¢ 10 à 220 mm | Angle de surface des dents: | 5 à +30 degrés |
|---|---|---|---|
| Angle supérieur arrière de la dent: | 1 à 20 degrés | Poids mécanique: | 800 kg |
| Vitesse linéaire de la meule: | 26 m/s | Taille de la meule (diamètre extérieur x trou): | (¢ 125 mm x ¢ 32 mm x 1 mm) |
| Mettre en évidence: | Machine à affûter les angles arrière,machine à affûter les angles avant et arrière |
||
Description de produit

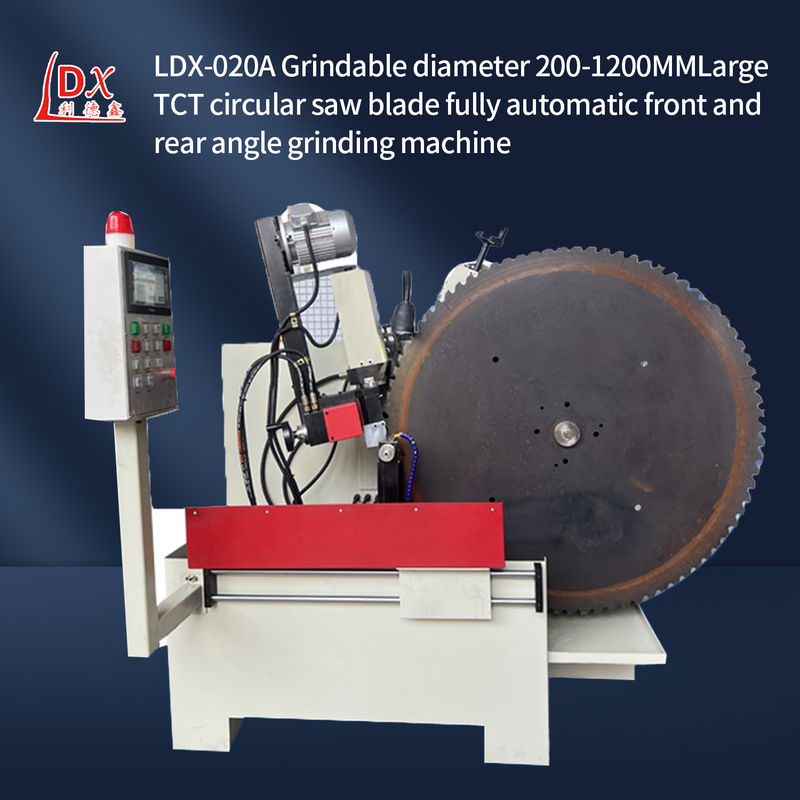

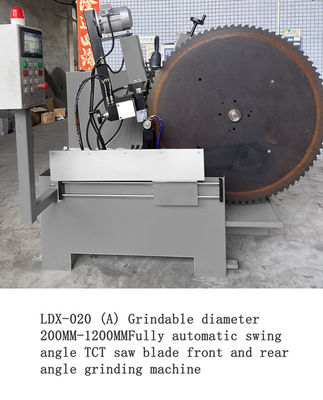

LDX-020A Machine d'affûtage automatique de l'avant et de l'arrière de la lame de scie
Exigences spécifiques d'installation des lames de scie circulaire:
1"L'équipement est en bon état, l'arbre principal n'a pas de déformation, aucun saut de diamètre, l'installation est fermement fixée, aucune vibration, etc.
2Vérifiez si la lame de scie est endommagée, si le profil de la dent est complet, si la plaque de scie est lisse et lisse et si d'autres phénomènes anormaux sont observés pour assurer la sécurité d'utilisation.
3Lors du montage, assurez-vous que la direction de la flèche de la lame de scie est conforme à la direction de rotation de la broche de l'équipement.
4Lors de l'installation de la lame de scie, il est nécessaire de maintenir l'arbre, la roue et la bride propres, le diamètre intérieur de la bride est conforme au diamètre intérieur de la lame de scie,s'assurer que la bride est étroitement reliée à la lame de scieLa taille de la bride doit être appropriée et le diamètre extérieur ne doit pas être inférieur à 1/3 du diamètre de la lame de scie.
5"Avant de démarrer l'équipement, s'assurer qu'il est sécuritaire pour une seule personne d'utiliser l'équipement, point au ralenti, vérifier si la direction de l'équipement est correcte, qu'il n'y a pas de vibrations,après l'installation de la lame de scie, au ralenti pendant quelques minutes, sans glissement, balancement ou saut après un travail normal.
Analyse des caractéristiques de vibration de la colonne de la meuleuse à engrenages de formage NC:
1Pour réduire l'influence des caractéristiques de vibration de la colonne sur la précision d'usinage,les équations mathématiques de la réponse de vibration et de déplacement de la colonne ont été établies sur la base de la théorie des vibrations mécaniques, et l'influence de différents paramètres structurels sur les caractéristiques vibratoires de la colonne a été analysée à l'aide du logiciel à éléments finis ANSYS.
2"Les résultats montrent qu'il s'agit d'un moyen efficace d'améliorer les caractéristiques de vibration de la colonne dans une certaine plage de conception d'épaisseur de paroi en ajoutant des barres de renforcement dans une disposition raisonnable.
3La fréquence naturelle de premier ordre de la colonne de conception est augmentée de 10,9% et la déformation plus importante est réduite de 25,5%.,La recherche fournit une base pour réduire l'influence des vibrations sur la précision d'usinage et l'optimisation dynamique de la conception de la colonne.
4,Concentrez-vous sur la production et le développement de lames de scie en carbure, produits pour aider les clients à fabriquer des produits de lames de scie, pour vous aider à améliorer le processus de production de lames de scie.
| Paramètres techniques: |
| Dimension de diamètre de la lame de scie de traitement: ¢200- ¢1200 mm |
| L'ouverture de la lame de scie: ¢10-220 mm |
| Épaisseur de la lame de scie (plaque d'acier): 1-12 mm |
| L'écart entre les dents: 7 à 110 mm |
| Angle de surface des dents: de 5 à + 20 degrés |
| Angle de la partie supérieure du dos de la dent: 1 à 20 degrés |
| Inclinaison gauche et droite des dents: pointe des dents/surface des dents 20 degrés |
| Distances de course pour le broyage des lames: maximum 25 mm de dents réglables/minute |
| Vitesse de meulage: 0,5 à 6 mm/s |
| Vitesse de travail: 20 dents maximum par minute |
| Taille de la meule (diamètre extérieur x trou): (¢ 125 mm x ¢ 32 mmX1 mm) |
| Le broyage négatif de la charnière: -15 degrés |
| Vitesse linéaire de la meuleuse: 26 m/s |
| Débit de la pompe à eau de refroidissement: 501/min |
| Volume de la bouteille de liquide de refroidissement: 85 L |
| Puissance totale: 1,85 kW |
| Voltage: 380v à trois phases |
| Poids mécanique: 800 kg |
| Dimensions mécaniques (longueur x largeur x hauteur): 1600X1100X1800mm |
| Caractéristiques techniques: |
| 1. Cet équipement peut broyer des lames de scie TCT de coupe en aluminium, des lames de scie TCT de travail du bois et de grandes lames de scie en alliage. Il est facile à utiliser et peut complètement prolonger la durée de vie des lames de scie en alliage.Chaque lame peut être réutilisée 15 à 30 foisCet équipement a reçu les éloges de nombreux acheteurs. |
